嵌入式开发套件是海图科技与华为海思、瑞芯微、比特大陆等多家芯片厂商合作。基于不同芯片平台特点，开发出各类适用于不同行业场景的嵌入式产品。
1、CPU编码分辨率达到3840*2160@30FPS
2、1路HDMI输入，1路HDMI环出
3、算力达到1TOPS
产品简介

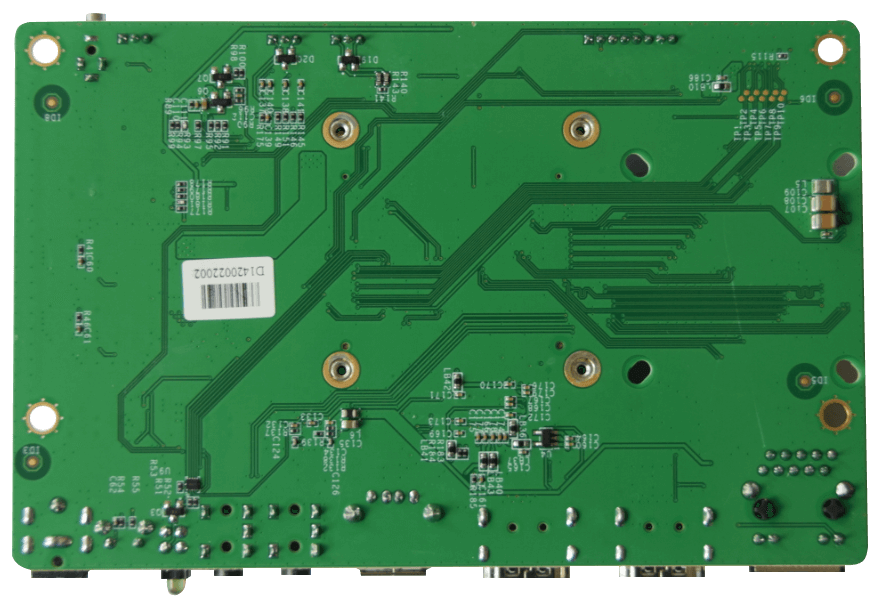

HI3516AV300主板是常州海图电子科技有限公司推出的一款基于海图HI3516AV300核心板设计的海思嵌入式开发板。HI3516AV300处理器核心具有双核ARM Cortex-A7@ 900MHz，32KB I-Cache，32KB D-Cache，256KB L2 Cache支持NEON 加速。
HI3516AV300主板提供1080P@30HDMI输入、1080P@30HDMI输出USB2.0、1路10M/100M网络、RS232、RS485、GPIO、RTC等丰富外围接口。
产品规格
1、尺寸规格
2、硬件规格参数
| 项目 | 类型 | 型号参数 | 说明 | |
| 核心配置 | 处理器 | Hi3516AV300 | CPU | 双核ARM Cortex-A7@ 900MHz |
| NNIE | 1Tops 神经网络运算性能 | |||
| DDR4 | DDR3 512MB | |||
| EMMC | 16GB | |||
| 连接器 | 核心板：FX8C-80S-SV | |||
| 底板：FX8C-80P-SV1(92) | ||||
| 主板接口 | HDMI IN | 1 | 支持1080P30帧输入 | |
| HDMI OUT | 1 | 支持1080P30帧输出 | ||
| 网口 | 1 | |||
| LINE IN | 1 | |||
| LINE OUT | ||||
| USB2.0 | 1 | |||
| TF | 1 | |||
| RS232 | 1 | |||
| RS485 | 1 | |||
| GPIO | 2 | |||
| ADC | 2 | |||
| RTC电池 | ||||
| 工作环境 | 操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） |
3、软件规格参数
| 版本 | U-Boot 2016.11 | ||
| 启动方式 | 支持从eMMC 启动 | ||
| Uboot | 烧录方式 | 调试串口 | |
| 版本 | linux 4.9 | ||
| Kernel | 支持的文件系统 | ext4/nfs/yaffs2/ubifs | |
| 下载方式 | 串口/网口 | ||
| Serial port | 串口驱动 | ||
| RTC | 硬件时钟驱动，保存系统时间 | ||
| Ethernet | 10/100M 以太网卡驱动 | ||
| USB host | USB 2.0 host 驱动 | ||
| USB device | USB 2.0 device 驱动 | ||
| INPUT | HDMI 输入驱动 | ||
| MMC/SD | MMC/SD 控制器驱动 | ||
| Linux | Device Driver | I2S | I2S 总线驱动 |
| OUPT | HDMI 输出驱动 | ||
| SPI | SPI 总线驱动 | ||
| eMMC | eMMC 驱动 | ||
| DDR | DDR驱动 | ||
| AUDIO | 输入/输出声卡驱动 | ||
| INPUT/OUTPUT | |||
| TCP/IP | 提供完整的TCP/IP 协议 | ||
| 配置系统和服务 | Ifconfig/route等 | 用于网络配置及相关服务程序 | |
| 文件系统 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
| 图形界面 | QT5.8.0 | 提供完善的QT 开发资源 |
4、 工作环境
环境参数 | min | 典型值 | max |
商业级温度 | 0℃ | / | 70℃ |
储存温度 | -10℃ | 25℃ | 85℃ |
工作电压 | 11.7V | 12V | 12.5V |
5、 功耗
典型电压 | 典型电流 | 典型功耗 |
12V | TBD | TBD |
技术支持及资料
1、 开发资料
提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。
提供主芯片数据手册、软件开发环境、软件开发SDK 包。
提供vio、venc、vdec 等丰富的Linux 例程。
2、 技术支持
协助判断产品是否存在故障
Hi3516AV300开发板产品软硬件资源解释
帮助正确地编译与运行我们提供的源代码
按照产品文档资料，解决主板内出现的异常问题
3、 增值服务
根据用户需求完成定制硬件及软件开发
支持Linux系统定制
支持OEM/ODM定制
支持项目外包开发
