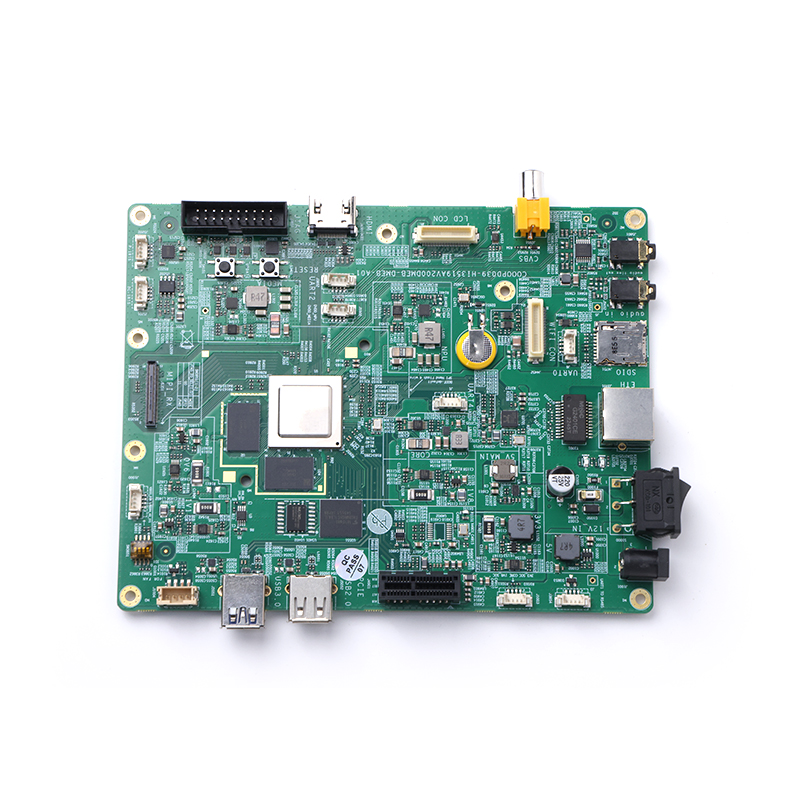

HT-Hi3519AV200标准开发套件
产品简介HI3519AV200是一颗面向监控市场推出的ultra-HD Smart IP Camera SOC。该芯片支持四路sensor输入，支持高达4K60的ISP图像处理 能力，支持3F WDR、多级降噪、六轴防抖、硬件 拼接等多种图像增强和处理算法，为用户提供了很好的图像处理能力。HI3519AV200内置四核A55，提供丰富灵活的CPU资源，以满足客户计算和控制需求。 集成单核MCU，以满足某些低延时要求较高场 景。 HI3519AV200集成了的神经网络推理单 元，最高2.5Tops INT8，并支持业界主流的神经网 络框架。并内置双核Vision DSP，以满足客户一些 差异化的CV计算需求。 HI3519AV200采用先进的12nm低功耗工艺和 0.65pitch封装，同时支持 LPDDR4/LPDDR4x/DDR4颗粒，满足客户应用的 产品小型化设计和快速量产。 产品外观 HT-3519AV200 开发板正面图三、产品规格1、机械尺寸 HT-3519AV200 -机械尺寸图 2、资源描述接口图： 开发板连接器：连接器型号（开发板）连接器型号（配套底板）引脚间距引脚数量 3、硬件规格参数项目类型型号参数说明核心配置处理器Hi3519AV200内核四核 ARM Cortex A55@1.2GHz算力2.5Tops INT8存储内存DDR8GBFlash MemoryEMMC8GB连接器开发板连接器视频输入MIPI 8Lane视频输出1HMDI 4K30fpsLINE IN1LINE OUT1UART5以太网110M/100M/1000MDEBUG1RS232USB2.01USB3.01CVBS OUT1RS4851JTAG1PCIE1SDIO1SD1IOI2S工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） 4、软件规格参数 Linux Uboot版本启动方式支持从SPI_NOR，EMMC 启动烧录方式调试串口 Kernel版本linux-3.4支持的文件系统nfs/yaffs2等下载方式串口/网口 Device DriverSerial port串口驱动Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动INPUTHDMI 输入驱动I2SI2S 总线驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 5、 工作环境环境参数最小值典型值MAX工业级温度-40℃/85℃储存温度-40℃25℃85℃工作电压11.7V12V12.5V 6、 功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料1、开发资料l 提供基于开发板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供vio、venc、vdec等丰富的Linux 例程。l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持l 协助判断产品是否存在故障l HI3519AV200开发板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多

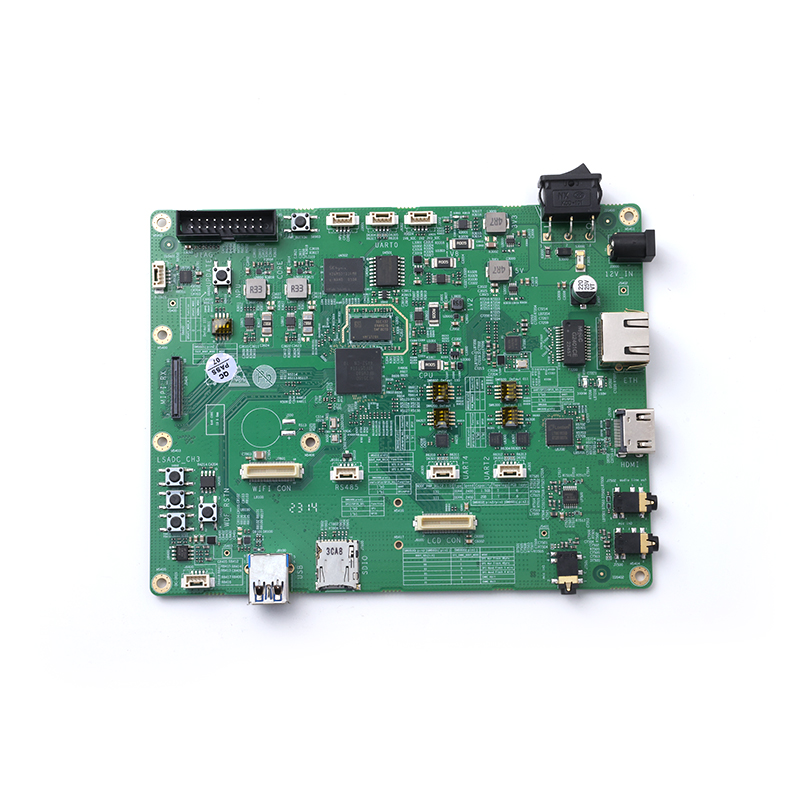

HT-3516DV500标准开发套件
产品简介Hi3516DV500是一颗面向行业市场推出的高清智能网络摄像头SoC。该芯片最高支持2路sensor输入，支持最高5M@30fps的ISP图像处理能力，支持2F WDR、多级降噪、六轴防抖、多光谱融合等多种传统图像增强和处理算法，支持通过AI算法对输入图像进行实时降躁等处理，为用户提供了很好的图像处理能力。支持热红外、结构光和ToF sensor的接入和处理。Hi3516DV500内置双核A55，提供丰富和灵活的CPU资源，以满足客户计算和控制需 求。 Hi3516DV500集成了神经网络推理引擎，最高2Tops NN算力，支持业界主流的神经网络框架。Hi3516DV500提供稳定、易用的SDK软件开发包，支撑客户产品快速量产。 产品外观 HT-3516DV500正面图 产品规格1、机械尺寸 HT-3519DV500开发板-机械尺寸图2、资源描述接口图： 3、硬件规格参数项目类型型号参数说明核心配置处理器Hi3516DV500内核 双核ARM Cortex A55@850MHz NNIE2.5Tops运算性能存储内存DDRDDR4*4 2GBFlash MemoryEMMC8GB视频输入1MIPI 8Lane 视频输出1MIPI/VODEBUG1RS232以太网1千兆UART4TTLUSB1USB2.0MIC1LINE IN1LINE OUT1RS4851TF1WIFI1JTAG1GPIOSPI/I2C2SPI*2/I2C*6工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） 4、软件规格参数 Linux Uboot版本u-boot-2010.06启动方式支持从SPI_NOR 启动烧录方式调试串口 Kernel版本linux-3.4支持的文件系统nfs/yaffs2等下载方式串口/网口 Device DriverSerial port串口驱动Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动INPUTHDMI 输入驱动I2SI2S 总线驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 5、 工作环境环境参数最小值典型值MAX工业级温度-40℃/85℃储存温度-40℃25℃85℃工作电压11.7V12V12.5V 6、 功耗典型电压典型电流典型功耗12VTBDTBD 技术支持及资料1、开发资料l 提供基于开发板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供vio、venc、vdec等丰富的Linux 例程。l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持l 协助判断产品是否存在故障l HT-3519DV500 开发板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多

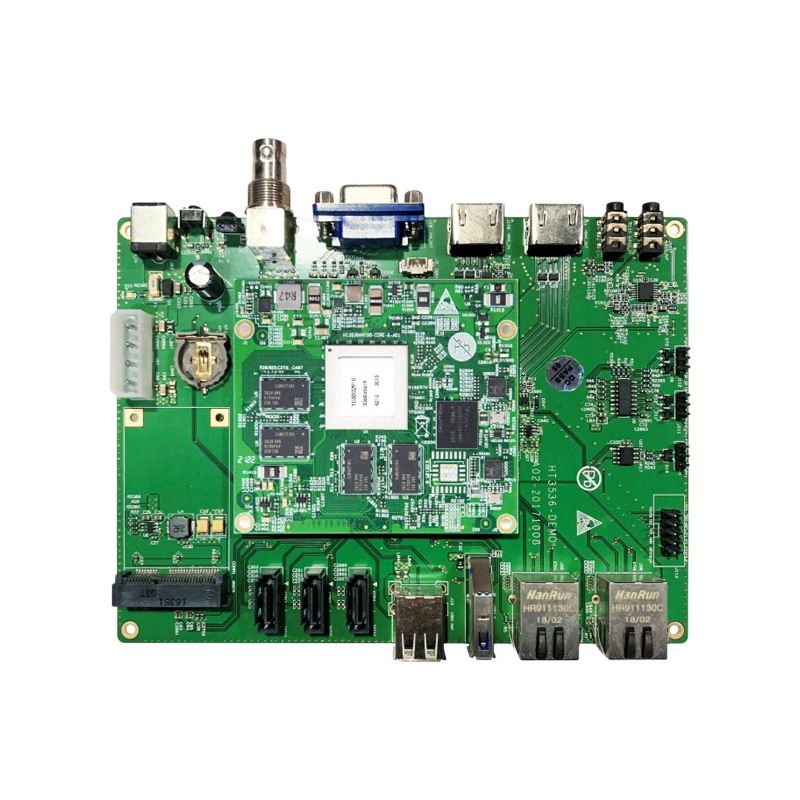

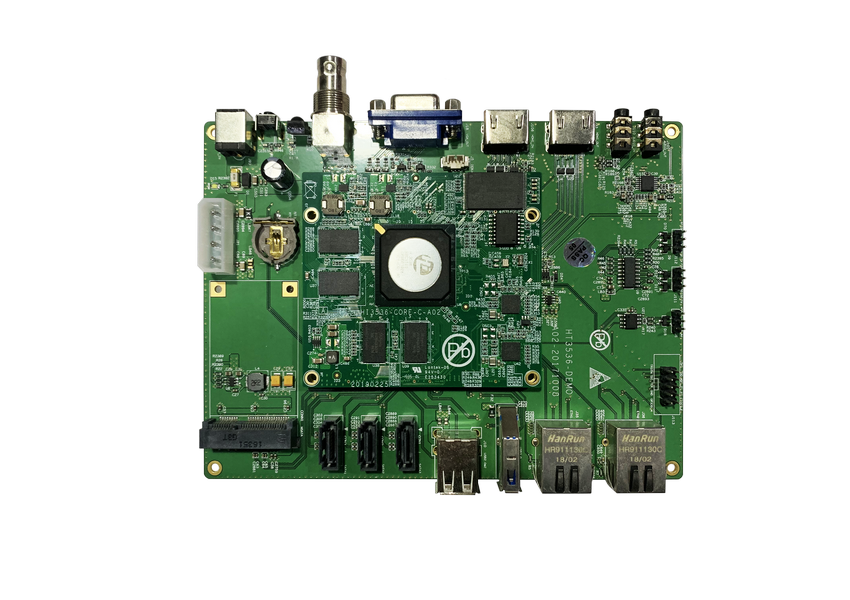

HT-Hi3536A定制开发套件
产品简介HT-3536A 核心板是常州海图电子科技有限公司推出的一款以华为海思Hi3536AV100 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-3536A 核心板集多种优势于一身，强劲的处理器性能视频解码引擎提供了强悍的视频处理和解码能力。HT-3536A 核心板支持 1 个 HDMI 2.0 超高清输出接口，最大输出 3840x2160@60fps、支持 1 个 VGA 高清输出接口，最大输出 2560 x1600@60fps 支持1 个 BT.1120 高清输出接口，可通过任意高清接口（HDMI、VGA、BT.1120）输出，在 DDR 模式下最大可输出 3840 x2160@30fps。核心板提供 10/100/1000M以太网口、USB Host、HDMI、USB3.0、SATA、M-SATA、RTC等接口的扩展。产品外观项目类型型号参数说明核心配置CPUHT-HI3536AMPUA55 八核 1.4GHz存储内存DDR44GB存储EMMC8GB连接器BTB连接器间距0.5mm，320Pin板载功能接口电源电源输入DV12V/2A(与主板配套使用时，从主板供电)网口11000M/100M/10M硬盘存储SATAUBS3.0转SATA 6GbpsRTC纽扣电池RTC纽扣电池供电（与主板配套使用时，通过底板接口安装电池）CVBS OUTVGA OUT最大支持1080P60HDMI OUT11HDMI OUT2若干复用IO网口23SATA3.0 (板载)LINE IN1LINE OUT1需要给VBAT供电USB5CPU硬件相关配置IORESET外部按键软件复位DC12电源输入RS232*2UART1,UART2RS485*1UART3GPIOSATA供电RTC电池工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）软件规格参数 Linux Uboot版本U-Boot 2010.06启动方式支持从SPI nand 启动烧录方式调试串口 Kernel版本linux 3.10支持的文件系统nfs/yaffs2/等下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源工作环境环境参数最小值典型值最大值商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料1、开发资料l 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高 50%以上。l 提供主芯片数据手册、软件开发环境、软件开发 SDK 包。l 提供 vio、venc、vdec 等丰富的 Linux 例程。l 提供 Linux+Qt 开发环境，快速进入 Qt 应用软件开发。2、技术支持l 协助判断产品是否存在故障l HT-3536A 主板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持 Linux 系统定制l 支持 OEM/ODM 定制l 支持项目外包开发4、更多支持l 官方网站：www.haitutech.coml 海思官方网站：www.hisilicon.coml 售后微信：19952516369 查看更多

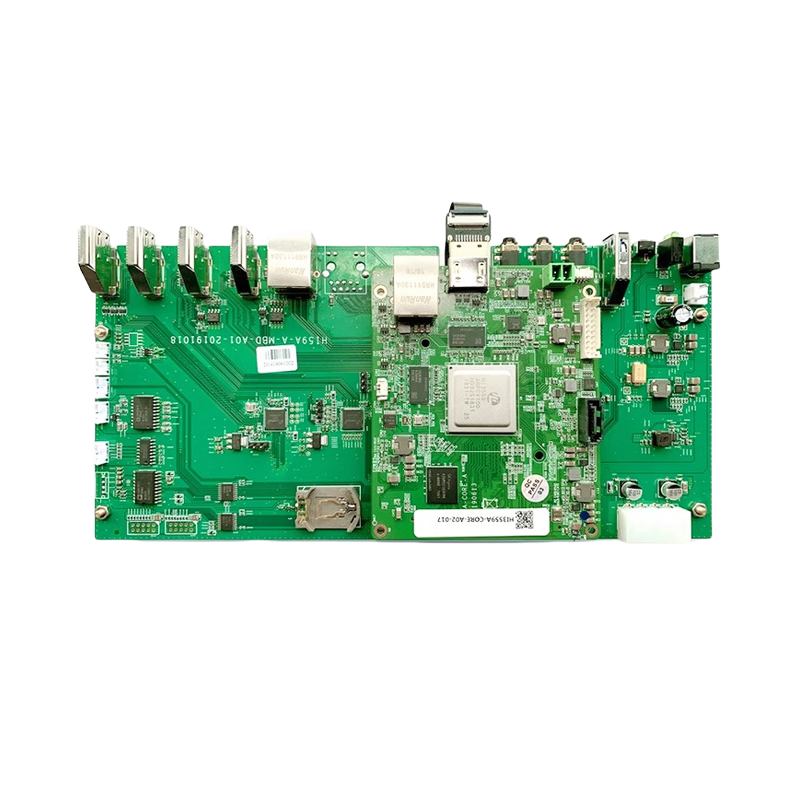

HT-Hi3559AV100定制开发套件
产品简介 Hi3559AV100定制开发板是常州海图信息科技股份有限公司推出的一款基于海图 HT-3559A 核心板设计的一款海思嵌入式开发板。Hi3559AV100 处理器核心采用大小核架构，处理核心由双核 ARM Cortex-A73@1.6GHz、双核 ARM Cortex-A53 @1.2GHz 以及单核 ARM Cortex-A53@1.2GHz 组成，处理性能强悍。外加双核 Mali G71 GPU@900MHZ 以及双核 NNIE@840MHZ 神经网络加速引擎，满足超清分辨率 下的复杂智能视频/图像分析需求，并提供了良好的 OpenCL 1.1/1.2/2.0 支 持。 HT-3559A 主板提供 4K@60 HDMI 输入、4K@30 HDMI 输入、4K@60 输出、 1080P@60 输出、USB3.0、SDIO3.0、SATA、2 路 10M/100M/1000 网络、RS232、 RS485、GPIO 等丰富外围接口。 产品规格 机械尺寸Hi3559AV100定制开发板-机械尺寸图资源描述硬件规格参数 项目类型型号参数说明核心配置处理器Hi3559AV100MPU双核ARM Cortex-A73@1.6GHz双核ARM Cortex-A53@1.2GHz单核ARM Cortex-A53@1.2GHzGPU双核 ARM Mali G71@900MHzDSP四核DSP@700MHz（软件接口由海思SDK封装，不对外开放）NPU双核NNIE@840MHz神经网络加速引擎存储内存DDR4DDR4*4 8Gb*4存储EMMC16GBSPI FLASH连接器BTB连接器间距1.27mm，320Pin板载功能电源J31-电源输入DV12V/2A（与主板配套使用时，从主板供电）接口视频输出J9-HDMI原生HDMI2.0接口（与主板配套使用时，通过排线连接到主板HDMI OUT2输出）网口1J5-RJ451000M/100M/10M硬盘存储CON1-SATAUSB3.0转SATA 6GbpsRTCJ40-纽扣电池内置RTC纽扣电池供电（与主板配套使用时，通过底板接口安装电池）主板接口HDMI IN1支持4k@608xLane MIPI（MIPI0+MIPI1）HDMI IN2支持4k@304xLane MIPI（MIPI2）HDMI OUT1支持1080P60MIPI-DSIHDMI OUT2支持4k60原生HDMI2.0网口210M/100M/1000MRGMII资源MIC INAIC31I2S0、I2C4LINE INLINE OUTUSBx1USB3.0 TFx1SDIO3.0RESET外部按键硬复位LED-1电源指示LED-2GPIO2_1可用于运行指示DC12电源输入电源短接可外接开关控制（默认短接）RS232UART3RS485UART2GPIOGPIO14_0、GPIO14_1、GPIO14_6、GPIO14_7SATA供电RTC电池工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）软件规格参数 LinuxUboot版本U-Boot 2016.11启动方式支持从eMMC 启动烧录方式调试串口Kernel版本linux 4.9.37支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动USB deviceUSB 2.0 device 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料 1、开发资料 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、 应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码 等供用户设计参考，产品开发速度提高 50%以上。 提供主芯片数据手册、软件开发环境、软件开发 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等丰富的 Linux 例程。 提供 Linux+Qt 开发环境，快速进入 Qt 应用软件开发。 2、技术支持 协助判断产品是否存在故障 HT-3559A 主板产品软硬件资源解释 帮助正确地编译与运行我们提供的源代码 按照产品文档资料，解决主板内出现的异常问题 3、增值服务 根据用户需求完成定制硬件及软件开发 支持 Linux 系统定制 支持 OEM/ODM 定制支持项目外包开发 查看更多
HT-Hi3559AV100标准开发套件
产品介绍HT-3559A主板是常州海图信息科技股份有限公司推出的一款基于海图HI3559AV100芯片设计的一款海思嵌入式开发板。Hi3559AV100处理器核心采用大小核架构，处理核心由双核ARM Cortex-A73@1.6GHz、双核ARM Cortex-A53 @1.2GHz以及单核ARM Cortex-A53@1.2GHz组成，处理性能强悍。外加双核Mali G71 GPU@900MHZ以及双核NNIE@840MHZ神经网络加速引擎，满足超清分辨率下的复杂智能视频/图像分析需求，并提供了良好的OpenCL 1.1/1.2/2.0 支持。HT-3559A主板提供IMX334镜头模组输入（4K@30）、USB3.0、SDIO3.0、SATA、2路10M/100M/1000网络、RS232、RS485、GPIO等丰富外围接口。产品规格1、机械尺寸 主板-机械尺寸图 2、单板接口示意图单板正面单板反面 2.1、硬件规格参数项目类型型号参数说明核心配置处理器Hi3559AV100MPUl 双核ARM Cortex-A73@1.6GHzl 双核ARM Cortex-A53@1.2GHzl 单核ARM Cortex-A53@1.2GHzGPU双核 ARM Mali G71@900MHzDSP四核DSP@700MHz（软件接口由海思SDK封装，不对外开放）NPU双核NNIE@840MHz神经网络加速引擎存储内存DDR4DDR4*4 8Gb*4存储EMMC8GBSPI FLASH主板接口1单板总电源接口，12V@2A 或以上2菜单键，接到GPIO14_6 0：按键按下；1：按键未按下。3升级键，接到GPIO0_0/UPDATE_MODE_N 。0：按键按下；1：按键未按下。4开机键，接到PWR_BUTTON0。0：按键按下； 1：按键未按下。开机：按200 毫秒或以上（默认），关机：长按10 秒。5系统复位键。复位：按键按下。6sensor 接口１ 7sensor 接口28USB 3.0 port 1，向下兼容USB 2.0 port 19PCIe X1 接口10USB2.0 port0，Micro 座子11芯片的HDMI 输出12SD 卡0，支持SD3.013SD 卡1，仅支持SD2.014音频输入接口0，AC_IN0L/AC_IN0P 、AC_IN0R/AC_IN0N 。15音频输入接口1，AC_IN1L/AC_IN1P 、AC_IN1L/AC_IN1N 。16音频输出接口，连接到AC_OUTL/R 管脚，经过功放输出音频17拨码开关SW1，启动介质拨码开关，详情见3.2 章节的表3-118拨码开关SW2SW2.1：Uart0 和CAN0 功能选择。0：CAN0； 1：Uart0。SW2.2：Uart1 和CAN1 功能选择。0：CAN1； 1：Uart1。SW2.3：Jtag 和I2S 的功能选择。0：Jtag； 1：I2S。SW2.4：上电自动开机功能的开启/关闭。0：开启上电自动开机功能； 1：关闭上电自动开机功能。19CAN 接口J34：CAN0 接口，J35：CAN1 接口。20千兆网口21Uart0，使用时无需外接串口转接板，可直接与PC 连接22Jtag 接口，可直接外接Jtag 设备，使用该功能时，需拨码SW2.3=023预留的12V 电源接口，可作为12V 风扇的电源接口24SDIO2 Wifi 扣板接口25屏幕扣板接口，包含信号：MIPI TX，6/8bit LCD，触摸屏控制信号（I2C、RESET 、INT）。通过扩展，可对接以上规格的屏幕。26SensorHub 资源扣板接口，包含sensorHub 的I2C 、SPI、PWM 等资源接口27Iris 接口28电源接口，仅用于测试J36.2：DVDD_GPU；J36.3：DVDD_MEDIA。29SensorHub 的uart0 ，使用时需外接串口转接板30UART1 接口，使用时需外接串口转接板31UART2 接口，使用时需外接串口转接板32UART3 接口，使用时需外接串口转接板33UART4 接口，使用时需外接串口转接板34I2S 信号接口。使用时需拨码SW2.3=1 。序号1~34对应单板接口示意图中接口工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）2.2、软件规格参数 Linux Uboot版本U-Boot 2016.11启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9.37支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动USB deviceUSB 2.0 device 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 功耗典型电压典型电流典型功耗12VTBDTBD 技术支持及资料1、开发资料l 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供vio、avs、venc、vdec、dsp、nnie、ive 等丰富的Linux 例程。l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持l 协助判断产品是否存在故障l HT-3559A主板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多

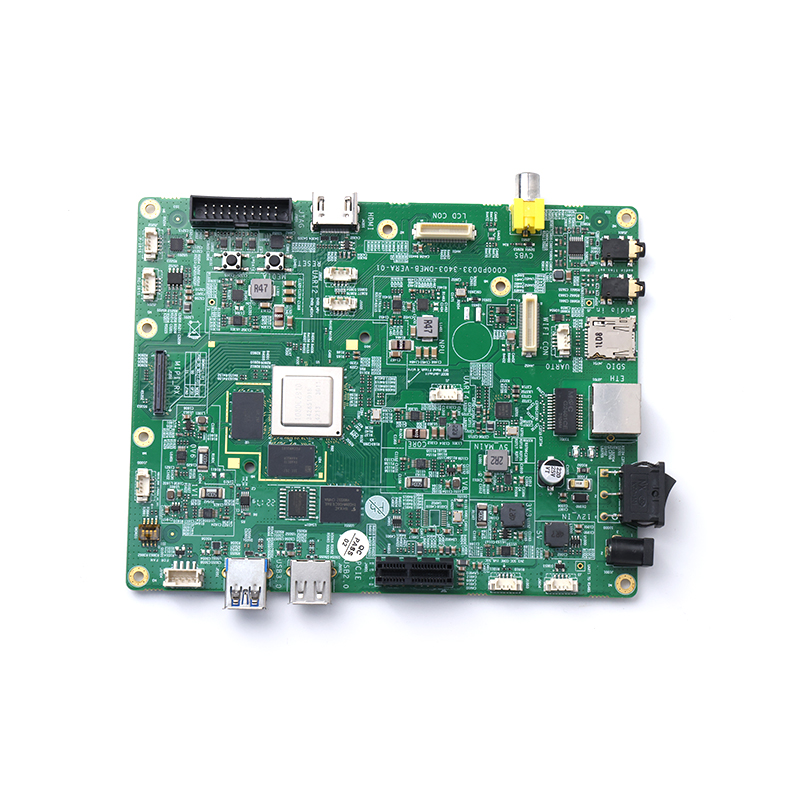

HT-SD3403标准开发套件
产品介绍HT-SD3403标准开发板是常州海图信息科技股份有限公司推出的一款基于HT-SD3403芯片设计的嵌入式开发板，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-SD3403集多种优势于一身，具有强劲的处理器性能以及强悍的视频处理、视频分析与编解码能力。性能与应用介绍HT-SD3403处理器核心具有四核ARM Cortex-A55@ 1.4GHz，32KB I-Cache，32KB D-Cache，512KB L2 Cache,支持NEON 加速,集成FPU 处理单元。HT-SD3403主板提供1路sensor输入、2路USB2.0、1路USB3.0、1路10M/100M网络、RS232、RS485、GPIO、RTC、PCIE等丰富外围接口。HT-SD3403是针对高清/超高清（1080p/4M/5M/4K）IPC产品应用开发的新一代专业SoC芯片。HT-SD3403集成了ARM A55四核处理器和性能强大的神经网络推理引擎，支持多种智能算法应用，神经网络加速引擎，算力高达4Tops INT8，支持完整的API和工具链，易于客户开发。同时，HT-SD3403还集成了多路MIPI D-PHY接口输入，突破了数字接口的视频输入性能瓶颈，芯片支持AI ISP，通过AI方式实现了ISP质的飞跃。另外，H.265视频编解码引擎、视频图像处理的算法效果及性能得到了进一步提升。结合丰富的外围设备及高速接口，该SoC芯片为客户产品提供了高性能、优异图像质量IPC解决方案，广泛用于高清监控市场、多传感器输入等相关应用场景。产品规格HT-SD3403标准开发板-正面图HT-SD3403标准开发板-机械尺寸图硬件规格参数项目类型型号参数说明核心配置处理器HT-SD3403CPU四核ARM Cortex-A55@ 1.4GHz32KB I-Cache，32KB D-Cache512KB L2 Cache支持 NEON 加速，集成FPU 处理单元智能视频分析NPU10Tops 神经网络运算性能智能计算加速性能存储内存DDR8GB存储EMMC8GB配套传感器OS08A20主板接口11*DC12V 单板电源输入接口2单板电源开关3RJ45千兆网口4Micro SD卡接口5音频输入接口，AC_INL/AC_INP6音频输出接口，连接到AC_OUTL/R管脚，经过功放输出音频7CVBS输出接口8MIPITX扩展接口9HDMI接口10JTAG连接器11P-IRIS接口12DC-IRIS接口13Sensor接口14DDR电源测试接口15拨码开关16预留风扇接口17USB3.0向下兼容支持的USB2.0接口18USB2.0接口19PCIEX1接口20DVDD_CORE和IO电源测试接口21RS485接口22UART0接口，系统主调试串口，使用时需外接串口转接板23SDIO1接口，使用时需外接SDIO WIFI24UART4接口，使用时需外接串口转接板25DVDD_NPU,DVDD_MEDIA电源测试接口26UART2接口，使用时需外接串口转接板，并将电阻R3114移到R3115, 阻R3117移到R3116,27系统外部复位按键28一键升级按键工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）软件规格参数 Linux Uboot版本U-Boot 2016.11启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100 以太网卡驱动USB hostUSB 2.0 host 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 工作环境环境参数最小值典型值最大值商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料 1、开发资料 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、 应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码 等供用户设计参考，产品开发速度提高 50%以上。 提供主芯片数据手册、软件开发环境、软件开发 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等丰富的 Linux 例程。 提供 Linux+Qt 开发环境，快速进入 Qt 应用软件开发。 2、技术支持 协助判断产品是否存在故障 HT-SD3403开发板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码 按照产品文档资料，解决主板内出现的异常问题 3、增值服务 根据用户需求完成定制硬件及软件开发 支持 Linux 系统定制 支持 OEM/ODM 定制支持项目外包开发 查看更多
HT-SD3403定制开发套件
产品简介SD3403标准开发板是常州海图电子科技有限公司推出的一款基于海思SD3403芯片设计的嵌入式开发板，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。SD3403集多种优势于一身，具有强劲的处理器性能以及强悍的视频处理、视频分析与编解码能力。 性能与应用介绍SD3403处理器核心具有四核ARM Cortex-A55@ 1.4GHz，32KB I-Cache，32KB D-Cache，512KB L2 Cache,支持NEON 加速,集成FPU 处理单元。SD3403主板提供1路sensor输入、2路USB2.0、1路USB3.0、1路10M/100M网络、RS232、RS485、GPIO、RTC、PCIE等丰富外围接口。SD3403是针对高清/超高清（1080p/4M/5M/4K）IPC产品应用开发的新一代专业SoC芯片。SD3403集成了ARM A55四核处理器和性能强大的神经网络推理引擎，支持多种智能算法应用，神经网络加速引擎，算力高达10Tops INT8，支持完整的API和工具链，易于客户开发。同时，SD3403还集成了多路MIPI D-PHY接口输入，突破了数字接口的视频输入性能瓶颈，芯片支持AI ISP，通过AI方式实现了ISP质的飞跃。另外，H.265视频编解码引擎、视频图像处理的算法效果及性能得到了进一步提升。结合丰富的外围设备及高速接口，该SoC芯片为客户产品提供了高性能、优异图像质量IPC解决方案，广泛用于高清监控市场、多传感器输入等相关应用场景。产品外观 SD3403定制开发板-正面图 产品规格1、机械尺寸 HT-SD3403定制开发板-机械尺寸图2、硬件资源描述项目类型型号参数说明核心配置处理器3403GPU四核ARM Cortex-A55@ 1.4GHzNPU10Tops,存储内存DDR8GB存储EMMC8GBSPI FLASH无连接器BTB连接器间距1.27mm，160Pin板载功能接口视频输入HDMI*1输入分辨率为4K视频输出HDMI*2原生HDMI2.0接口/BT.1120转HDMI网口121000M/100M/10M主板接口HDMI OUT0最大支持4096x2160@60fps原生HDMI OUT1最大支持1080P@60fpsBT.1120VGA网口210M/100M/1000MRGMII资源音频LINE IN /LINE OUTUSBX2USB2.0USBx1USB3.0 SATAX4RESET外部按键硬复位LED-1供电提示DC12电源输入RS485RS232工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）3、软件规格参数 Linux Uboot版本U-Boot 2016.11启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100 以太网卡驱动USB hostUSB 2.0 host 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 4、工作环境环境参数最小值典型值最大值商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 5、 功耗典型电压典型电流典型功耗12VTBDTBD 技术支持及资料1、开发资料l 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供vio、venc、vdec等丰富的Linux 例程。l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持l 协助判断产品是否存在故障l HT-SD3403开发板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多
HT-Hi3516AV100定制开发套件
产品介绍1. 产品简介Hi3516AV100定制开发板是常州海图信息科技股份有限公司推出的一款以华为海思 Hi3516A 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。Hi3516AV100定制开发板集多种优势于一身，支持 3D 去噪、图像增强、动态对比度增强处理功能 ，支持视频、图形输出抗闪烁处理 ，支持视频 1/15.99～16x 缩放功能等。Hi3516AV100定制开发板H.264/H.265 编码可支持分辨率为 5M Pixel ，支持 JPEG 抓拍 5M @8fps ，支持8/10/12/14 bit RGB Bayer DC时序视频输入，时钟频率150MHz ，支持BT.601、 BT.656、 BT.1120视频输入接口 ，支持输入分辨率为5M Pixel ，集成 Audio codec，支持 16bit 语音输入和输出 ，支持 I2S 接口，支持对接外部 Audio codec产品规格产品尺寸硬件规格参数项目类型型号参数说明核心配置CPUHi3516AV100定制开发板MPU单核 ARM Cortex A7@600MHz存储内存DDRDDR*2 256MB*2存储NOR FLASH16M/32M可选连接器BTB连接器间距0.5mm，200Pin板载功能电源电源输入DV12V/2A（与主板配套使用时，从主板供电）接口网口11000M/100M/10MHDMI INLINE INLINE OUTUSBx1USB2.0 TFx1SDIO3.0LED-1电源指示LED-2可用于运行指示DC12电源输入串口UART1工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）4、软件规格参数版本u-boot-2010.06启动方式支持从SPI_NOR 启动Uboot烧录方式调试串口版本linux-3.4Kernel支持的文件系统nfs/yaffs2等下载方式串口/网口Serial port串口驱动Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动INPUTHDMI 输入驱动I2SI2S 总线驱动DDRDDR驱动AUDIO输入/输出声卡驱动LinuxDevice DriverINPUT/OUTPUTTCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route用于网络配置及相关服务程序等文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源5、 工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V6、 功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料 1、开发资料 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、 应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码 等供用户设计参考，产品开发速度提高 50%以上。 提供主芯片数据手册、软件开发环境、软件开发 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等丰富的 Linux 例程。 提供 Linux+Qt 开发环境，快速进入 Qt 应用软件开发。 2、技术支持 协助判断产品是否存在故障 HT-3516A 主板产品软硬件资源解释 帮助正确地编译与运行我们提供的源代码 按照产品文档资料，解决主板内出现的异常问题 3、增值服务 根据用户需求完成定制硬件及软件开发 支持 Linux 系统定制 支持 OEM/ODM 定制支持项目外包开发 查看更多

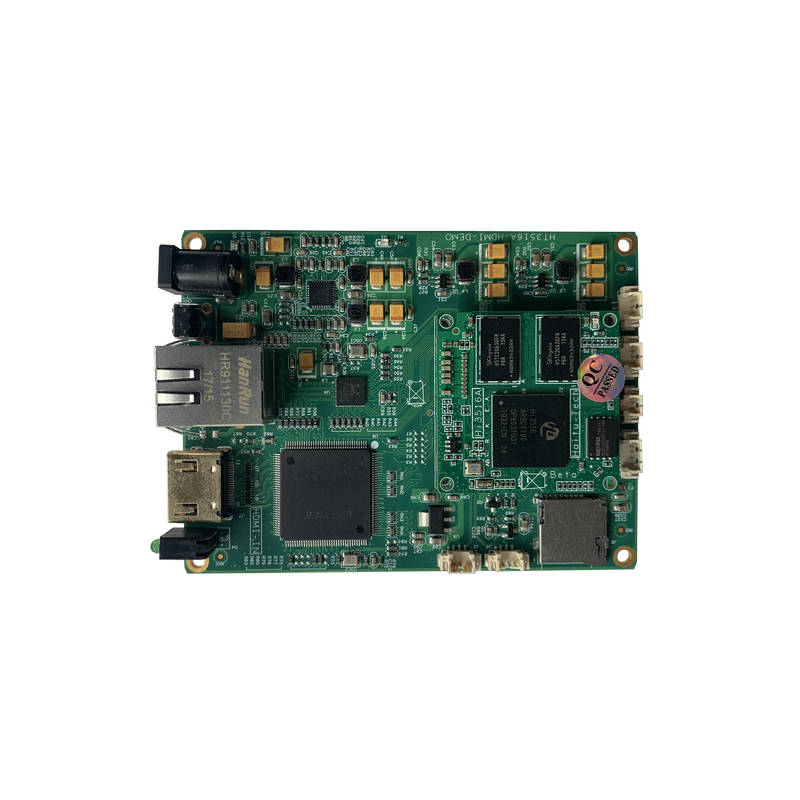

HT-Hi3516AV300定制开发套件
产品简介HI3516AV300主板是常州海图信息科技股份有限公司推出的一款基于海图HI3516AV300核心板设计的海思嵌入式开发板。HI3516AV300处理器核心具有双核ARM Cortex-A7@ 900MHz，32KB I-Cache，32KB D-Cache，256KB L2 Cache支持NEON 加速。 HI3516AV300主板提供1080P@30HDMI输入、1080P@30HDMI输出USB2.0、1路10M/100M网络、RS232、RS485、GPIO、RTC等丰富外围接口。产品规格1、尺寸规格 2、硬件规格参数项目类型型号参数说明核心配置处理器Hi3516AV300CPU双核ARM Cortex-A7@ 900MHzNNIE1Tops 神经网络运算性能DDR4DDR3 512MBEMMC16GB连接器核心板：FX8C-80S-SV底板：FX8C-80P-SV1(92)主板接口HDMI IN1支持1080P30帧输入HDMI OUT1支持1080P30帧输出网口1LINE IN1LINE OUTUSB2.01TF1RS2321RS4851GPIO2ADC2RTC电池工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）3、软件规格参数版本U-Boot 2016.11启动方式支持从eMMC 启动Uboot烧录方式调试串口版本linux 4.9Kernel支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口Serial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100M 以太网卡驱动USB hostUSB 2.0 host 驱动USB deviceUSB 2.0 device 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动LinuxDevice DriverI2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIO输入/输出声卡驱动INPUT/OUTPUTTCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源4、 工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 5、 功耗典型电压典型电流典型功耗12VTBDTBD 技术支持及资料1、 开发资料提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec 等丰富的Linux 例程。2、 技术支持协助判断产品是否存在故障Hi3516AV300开发板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 3、 增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多

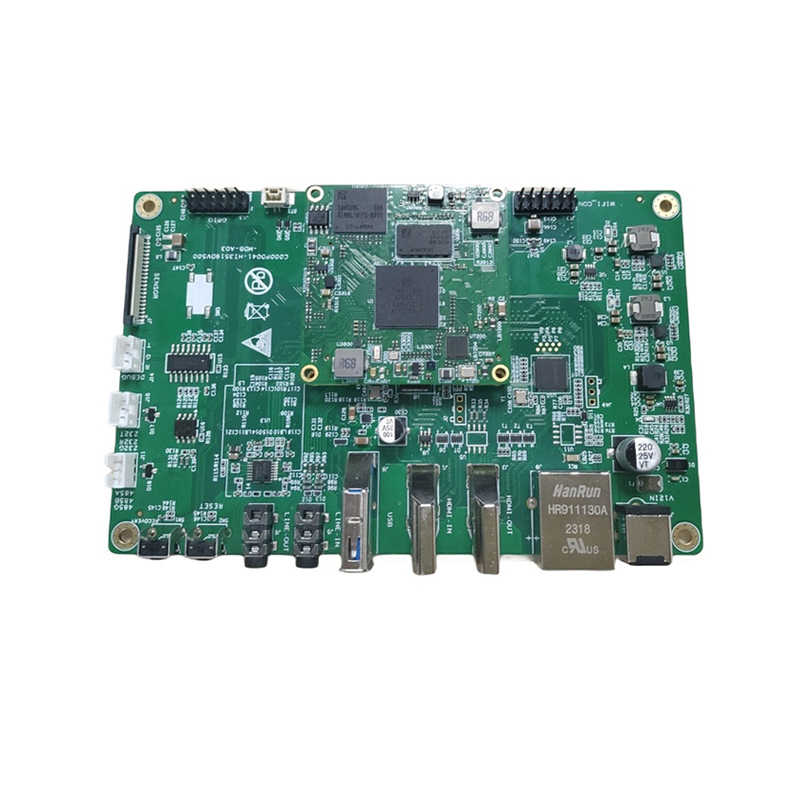

HT-hi3516dv500定制开发套件
产品简介HT-hi3516dv500定制开发板是常州海图信息科技股份有限公司推出的一款以hi3516dv500处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-hi3516dv500定制开发板集多种优势于一身，可用于影片后期编辑。 该芯片采用先进的低功耗工艺和低功耗架构设计，简化客户产品的散热设计，有利于客户打造节能环保的智能摄像机产品。性能及应用介绍HT-hi3516dv500定制开发板H.265/H.264编解码，编码/解码性能高达4K*2K@30fps 该芯片集成了海思第 四代ISP，支持WDR、多级降噪、六轴防抖及多种图像增强和矫正算法，为客户提供专业级的图像质量。支持 AlexNet、VGG、ResNet、GoogLeNet等多种分类神经网络，支持完整的API 和工具链（编译器、仿真器），易于适配客户定制网络等。hi3516dv500提供了高 效且丰富的计算资源，支撑行业类应用和消费类应用。hi3516dv500集成了两个A55核，使得快速启动、实时性和外设驱动的丰富性得以兼顾 。 产品规格1、外观 HT-hi3516dv500定制开发板正面图2、接口图 HT-hi3516dv500定制开发板 接口图 2、硬件规格参数项目类型型号参数hi3516dv500说明核心配置处理器双核 ARM Cortex A55@850MHzNNIE2.0Tops 神经网络运算性能存储内存DDR42GB存储EMMC8GB连接器BTB连接器主要接口视频输入1HDMI,MIPI视频输出1HDMI音频2Line in ，line outRS2321RS4851USB3.01RESET1Wifi1GPIO若干SENSOR1工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） 3、软件规格参数 Linux Uboot版本启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 4、工作环境环境参数最小值典型值最大值商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 5、引脚定义 技术支持及资料1、开发资料l 提供基于定制开发板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供vio、venc、vdec 等丰富的Linux 例程。 2、技术支持l 协助判断产品是否存在故障l HT-hi3516dv500定制开发板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多

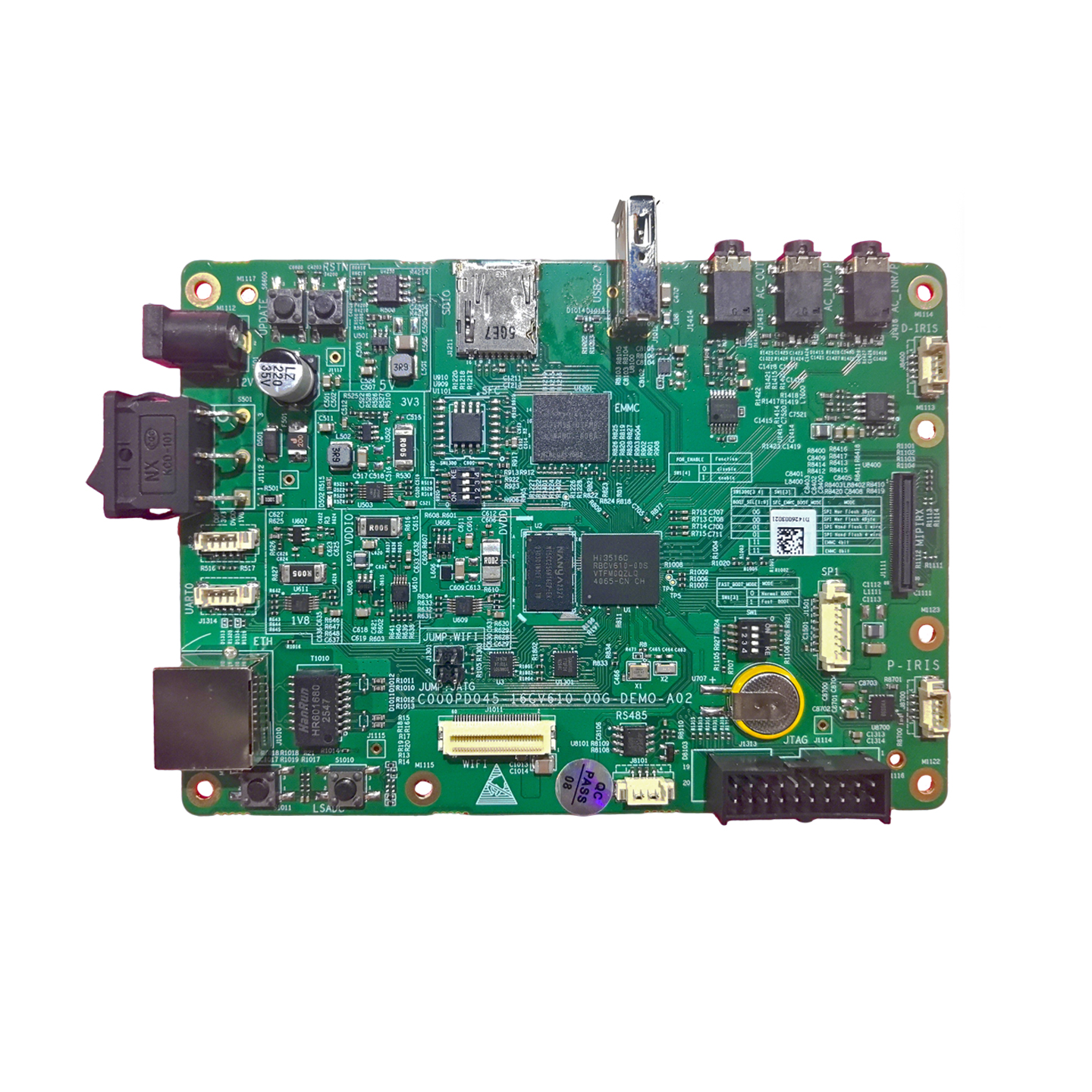

HT-Hi3516DV300标准开发套件
产品规格开发板接口资源 接口说明序号接口名称1HDMI接口2USB2.0接口3SD卡座4CORE电源与DDRIO电源测试接口5拨码开关SW36单板电源接口7UART0接口8RJ45百兆以太网接口9I2S接口10JTAG接口11ADUIO_OUT12ADUIO_IN13按键KEY114UPATE_MODE按键15LCD连接器16拨码开关SW117SDIO1 WIFI连接器18按键KEY219UART120DC-IRIS接口 21P-IRIS接口2260pin Sensor接口Hi3516DV300标准开发板配套例程Hi3516DV300标准开发板出厂默认烧写了测试镜像，包含uboot、uImage、rootfs及demo程序，用户拿到开发板之后可接入电视机、音频输入输出线缆、网线、调试串口、电源等外设，测试视频显示，音频输入、输出等功能。HT-3516D开发板产品清单装箱清单：物品名称数量（个/套）Hi3516DV300标准开发板1IMX335模组1DC12V电源适配器1串口调试工具1售后保修卡1测试所需其他配件（非必需，客户自行准备）：物品名称数量（个、套）1080P60 HDMI显示设备（电视或其它）1音频输入源（手机或其他）1音频输出设备（耳机或其它）1U盘、TF 1HDMI2.0线1网线1 技术支持及资料1、 开发资料提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec 等丰富的Linux 例程。2、 技术支持协助判断产品是否存在故障Hi3516DV300标准开发板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 3、 增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多
HT-Hi3516DV300定制开发套件
产品简介HI3516DV300主板是常州海图信息科技股份有限公司推出的一款基于海图HI3516DV300核心板设计的海思嵌入式开发板。HI3516DV300处理器核心具有双核ARM Cortex-A7@ 900MHz，32KB I-Cache，32KB D-Cache，256KB L2 Cache支持NEON 加速。 HI3516DV300主板提供1080P@30HDMI输入、1080P@30HDMI输出USB2.0、1路10M/100M网络、RS232、RS485、GPIO、RTC等丰富外围接口。产品规格1、尺寸规格 2、硬件规格参数项目类型型号参数说明核心配置处理器Hi3516DV300CPU双核ARM Cortex-A7@ 900MHzNNIE1Tops 神经网络运算性能DDR4DDR3 512MBEMMC16GB连接器核心板：FX8C-80S-SV底板：FX8C-80P-SV1(92)主板接口HDMI IN支持1080P30帧输入HDMI OUT支持1080P30帧输出网口LINE INLINE OUTUSB2.0TFRS2321RS4851GPIO2ADC2RTC电池工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）3、软件规格参数 Linux Uboot版本U-Boot 2016.11启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100M 以太网卡驱动USB hostUSB 2.0 host 驱动USB deviceUSB 2.0 device 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 4、 工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 5、 功耗典型电压典型电流典型功耗12VTBDTBD 技术支持及资料1、 开发资料提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec 等丰富的Linux 例程。2、 技术支持协助判断产品是否存在故障Hi3516DV300开发板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 3、 增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多
