HT-Hi3516D核心板

Hi3516DV300核心板

主要特点:

1、核心板引出资源丰富,尺寸为38*38

2、编解码能力为2688x1536@30fps

3、算力达到1TOPS

产品简介

HT-3516DV300核心板是以华为海思 Hi3516D 处理器为核心的通用产品,其丰富的设计资源、稳定的产品性能、强力的设计支持,为客户二次开发快速转化产品提供强有力的技术保障。HT-3516D核心板集多种优势于一身,支持 3D 去噪、图像增强、动态对比度增强处理功能 ,支持视频、图形输出抗闪烁处理 ,支持视频 1/15~16x 缩放等功能。

HT-3516DV300核心板可支持支持2688x1536@30fps编码,JPEG编码、解码能力16M(4608x3456) @10fps,集成神经网络加速引擎,处理性能达 1.0Tops,集成智能计算加速引擎(含跟踪、人脸校正),支持BT.601、BT.656、BT.1120视频输入接口,支持MIPI、LVDS/Sub-LVDS、HiSPi接口,集成 Audio codec,支持 16bit 语音输入和输出 ,支持 I2S 接口,支持对接外部 Audio codec。



产品规格

1、机械尺寸

 3516DV300核心板

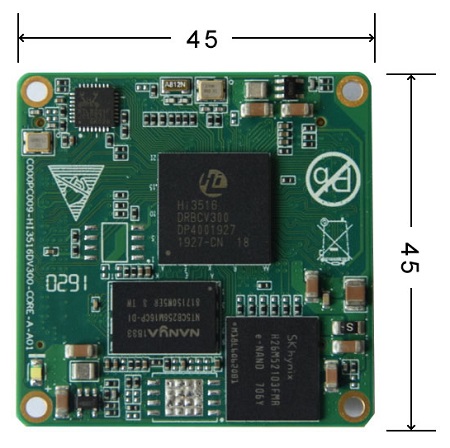

HT-3516DV300核心板-机械尺寸图



2、资源描述

核心板连接器:

连接器型号(核心板)

J10,J11   CONN SOCKET 40x2/SM

J12   CONN SOCKET 20x2/SM

连接器型号(配套底板)

J1        BTB-0.5MM-20X2P-FEMALE

J3,J4     BTB-0.5MM-40X2P-FEMALE

引脚间距

0.5mm

引脚数量

200



 规格参数



硬件规格参数

项目

类型

型号参数

说明

核心配置

处理器

Hi3516DV300

CPU

双核ARM Cortex-A7@ 900MHz

32KB I-Cache,32KB D-Cache

256KB L2 Cache

支持 NEON 加速,集成FPU 处理单元

存储

内存

DDR

DDR*2 256M*2


NOR FLASH

16M/32M可选

连接器

BTB连接器

间距0.5mm,200Pin

板载功能
接口

电源


DC3.3V

以太网


1000M/100M/10M

引脚功能

视频输入

1

HDMI

视频输出

1

MIPI_DSI(DSI_D0\1\2\3P、DSI_CKP\CKN)、HDMI_OUT

音频

1

I2S数字接口

以太网

1

千兆(板载)

UART

3

Uart0为系统debug接口,UART4与UART1_CTSN/RTSN复用


TF卡槽

1

SDIO


I2C

4

部分与其他复用


SPI

2

复用


MIPI_IN

1

MIPI_RX0(部分复用)


MIPI_GPIO




USB2.0

1



RTC

1

CPU自带,需要给VBAT供电


音频输出

1

AC_OUTL、AC_OUTR


音频输入

1

AC_INL、AC_INR


SENSOR

2

部分复用(CLK、RSTN)


ADC

2

CPU 资源


PWM

1

硬件PWM IO

工作环境

操作温度:0℃~+70℃;湿度:RH40%~RH90%(不结露)


软件规格参数



























Linux





Uboot

版本

u-boot-2010.06

启动方式

支持从SPI_NOR 启动

烧录方式

调试串口



Kernel

版本

linux-3.4

支持的文件系统

nfs/yaffs2等

下载方式

串口/网口















Device Driver

Serial port

串口驱动

Ethernet

10/100/1000M 以太网卡驱动

USB host

USB 2.0 host 驱动

INPUT

HDMI 输入驱动

I2S

I2S 总线驱动

DDR

DDR驱动

AUDIO

INPUT/OUTPUT

输入/输出声卡驱动

TCP/IP

提供完整的TCP/IP 协议

配置系统和服务

Ifconfig/route

用于网络配置及相关服务程序

文件系统

常用命令

cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等

图形界面

QT5.8.0

提供完善的QT 开发资源



工作环境

环境参数

min

典型值

max

商业级温度

0℃

/

70℃

储存温度

-10℃

25℃

85℃

工作电压

11.7V

12V

12.5V



功耗

典型电压

典型电流

典型功耗

12V

TBD

TBD



技术支持及资料

1、技术支持

l 协助判断产品是否存在故障

l HT-3516DV300核心板产品软硬件资源解释

l 帮助正确地编译与运行我们提供的源代码

l 按照产品文档资料,解决主板内出现的异常问题



2、增值服务

l 根据用户需求完成定制硬件及软件开发

l 支持Linux系统定制

l 支持OEM/ODM定制

l 支持项目外包开发
