Hi3536V100核心板

主要特点：

1、A55 八核 1.4GHz

2、千兆(板载)以太网

3、接口丰富，配套资料齐全

产品简介采购方法

产品介绍

HT-3536核心板是常州海图电子科技有限公司推出的一款以华为海思 Hi3536V100处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-3536核心板集多种优势于一身，强劲的处理器性能视频编解码引擎提供了强悍的视频处理和解码能力。

性能与应用介绍

产品规格

HT-3536核心板正面图

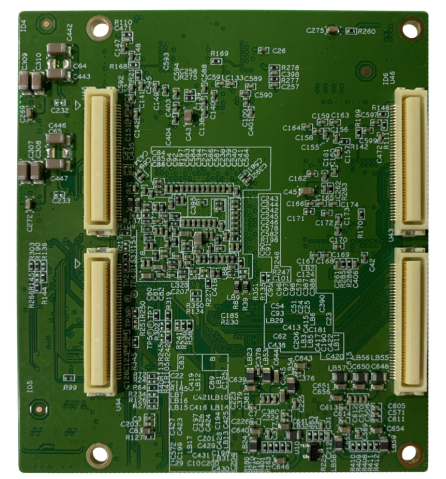

HT-3536核心板背面图

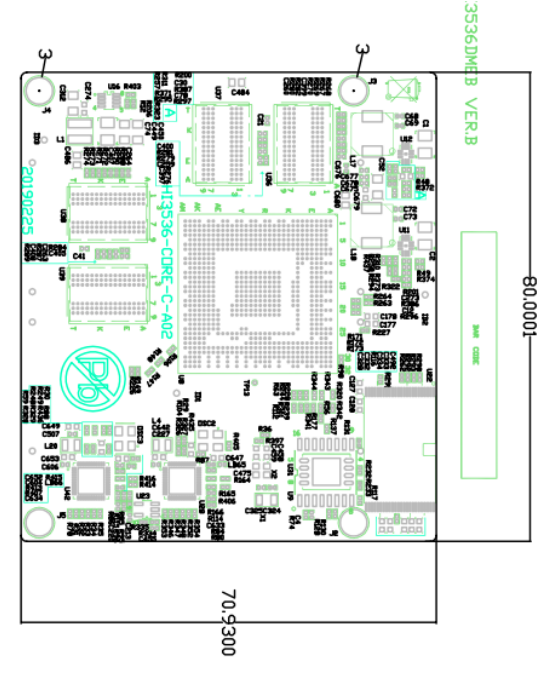

HT-3536核心板机械尺寸图

连接器型号（核心板）	DF17_30_080DS_05V_57
连接器型号（配套底板）	DF17_30_080DS_05V_57
引脚间距	0.5mm
引脚数量	320

硬件规格参数

项目	类型	型号参数	说明
核心配置	CPU	Hi3536V100	MPU	A55 八核 1.4GHz
	存储	内存	DDR4	4GB
		存储	EMMC	8GB
	连接器	BTB连接器	间距0.5mm，320Pin
引脚功能	视频输出	2	HDMI2.01(板载)+BT11201
	音频	1	I2S数字接口
	以太网	1	千兆(板载)
	I2C	1
	UART	5	Uart0为系统debug接口
	USB3.0	1
	GPIO	若干	复用IO
	SATA	3	SATA3.0 (板载)
	M-SATA	1
	RTC	1	需要给VBAT供电
	其它IO	5	CPU硬件相关配置IO
工作环境	操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）

软件规格参数

Linux	Uboot	版本	U-Boot 2010.06
		启动方式	支持从SPI nand 启动
		烧录方式	调试串口
	Kernel	版本	linux 3.10
		支持的文件系统	nfs/yaffs2/等
		下载方式	串口/网口
	Device Driver	Serial port	串口驱动
		RTC	硬件时钟驱动，保存系统时间
		Ethernet	10/100/1000M 以太网卡驱动
		USB host	USB 2.0 host 驱动
		MMC/SD	MMC/SD 控制器驱动
		I2S	I2S 总线驱动
		OUPT	HDMI 输出驱动
		DDR	DDR驱动
		AUDIO INPUT/OUTPUT	输入/输出声卡驱动
		TCP/IP	提供完整的TCP/IP 协议
	配置系统和服务	Ifconfig/route 等	用于网络配置及相关服务程序
	文件系统	常用命令	cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等
	图形界面	QT5.8.0	提供完善的QT 开发资源

工作环境

环境参数	最小值	典型值	最大值
商业级温度	0℃	/	70℃
储存温度	-10℃	25℃	85℃
工作电压	3.1V	3.3V	3.5V

功耗

典型电压	典型电流	典型功耗
12V	TBD	TBD

技术支持及资料

1、开发资料

提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高 50%以上。
提供主芯片数据手册、软件开发环境、软件开发 SDK 包。
提供 vio、avs、venc、vdec、dsp、nnie、ive 等丰富的 Linux 例程。
提供 Linux+Qt 开发环境，快速进入 Qt 应用软件开发。

2、技术支持

协助判断产品是否存在故障
HT-3536核心板产品软硬件资源解释
帮助正确地编译与运行我们提供的源代码
按照产品文档资料，解决主板内出现的异常问题

3、增值服务

根据用户需求完成定制硬件及软件开发
支持 Linux 系统定制
支持 OEM/ODM 定制
支持项目外包开发
