HT-HI3536A核心板

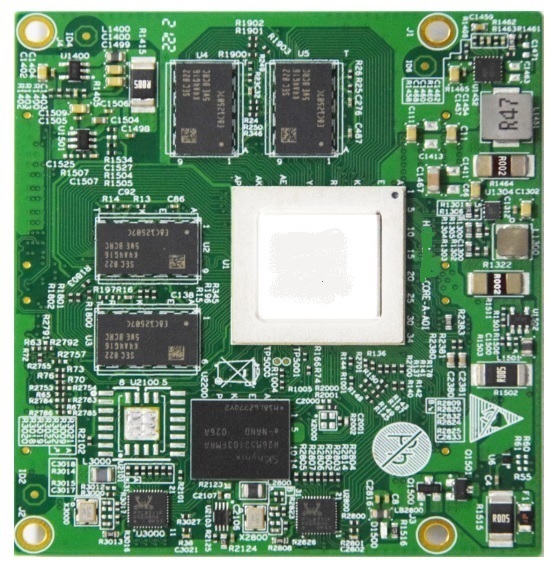

产品介绍HT-HI3536A核心板是常州海图信息科技股份有限公司推出的一款以HT-HI3536A 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-HI3536A核心板集多种优势于一身，强劲的处理器性能视频编解码引擎提供了强悍的视频处理和解码能力。性能与应用介绍HT-HI3536A核心板支持1个HDMI 2.0 超高清输出接口，最大输出3840 *2160@60fps、支持1个VGA高清输出接口，最大输出2560 x1600@60fps支持1个BT.1120高清输出接口，可通过任意高清接口（HDMI、VGA、BT.1120）输出，在DDR模式下最大可输出3840 x2160@30fps。核心板提供10/100/1000M 以太网口、USB Host、HDMI、USB3.0、SATA、M-SATA、RTC等接口的扩展。产品规格HT-HI3536A核心板正面图HT-HI3536A核心板背面图HT-HI3536A核心板机械尺寸图连接器型号（核心板）DF17_30_080DS_05V_57连接器型号（配套底板）DF17_30_080DS_05V_57引脚间距0.5mm引脚数量320硬件规格参数项目类型型号参数说明核心配置CPUHT-HI3536AMPUA55 八核 1.4GHz存储内存DDR44GB存储EMMC8GB连接器BTB连接器间距0.5mm，320Pin引脚功能视频输出2HDMI2.0*1(板载)+BT1120*1音频1I2S数字接口以太网1千兆(板载)I2C1UART5Uart0为系统debug接口USB3.01GPIO若干复用IOSATA3SATA3.0 (板载)M-SATA1RTC1需要给VBAT供电其它IO5CPU硬件相关配置IO工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）软件规格参数 Linux Uboot版本U-Boot 2010.06启动方式支持从SPI nand 启动烧录方式调试串口 Kernel版本linux 3.10支持的文件系统nfs/yaffs2/等下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源工作环境环境参数最小值典型值最大值商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压3.1V3.3V3.5V功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料 1、开发资料提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec、等丰富的Linux 例程。提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持协助判断产品是否存在故障HT-HI3536A核心板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 3、增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发查看更多
