Hi3516DV300定制开发板

主要特点：

1、编码分辨率达到1080P@30FPS

2、1路HDMI输入，1路HDMI环出

3、算力达到1TOPS

产品简介采购方法

产品简介

HI3516DV300主板是常州海图电子科技有限公司推出的一款基于海图HI3516DV300核心板设计的海思嵌入式开发板。HI3516DV300处理器核心具有双核ARM Cortex-A7@ 900MHz，32KB I-Cache，32KB D-Cache，256KB L2 Cache支持NEON 加速。

HI3516DV300主板提供1080P@30HDMI输入、1080P@30HDMI输出USB2.0、1路10M/100M网络、RS232、RS485、GPIO、RTC等丰富外围接口。

产品规格

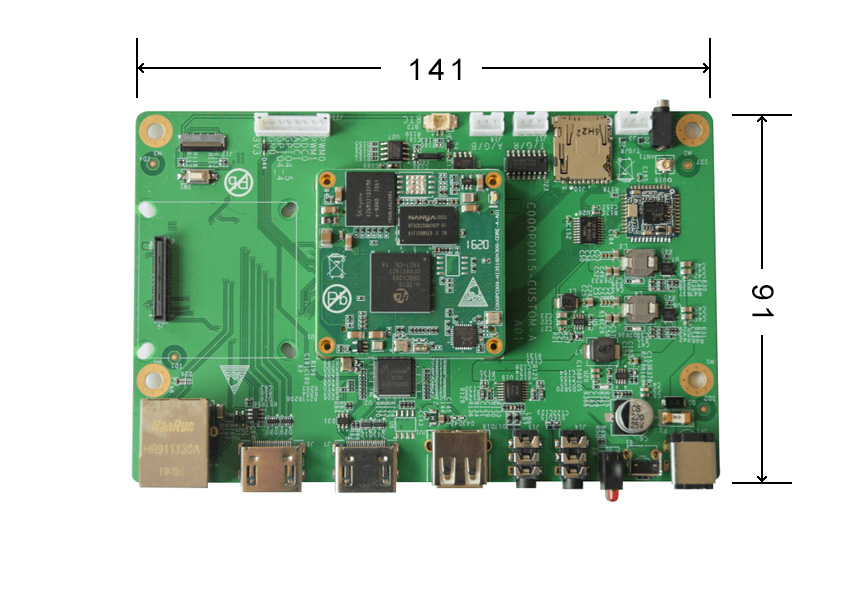

1、尺寸规格

3516D300

2、硬件规格参数

项目	类型	型号参数	说明
核心配置	处理器	Hi3516DV300	CPU	双核ARM Cortex-A7@ 900MHz
			NNIE	1Tops 神经网络运算性能
			DDR4	DDR3 512MB
			EMMC	16GB
	连接器		核心板：FX8C-80S-SV
			底板：FX8C-80P-SV1(92)
主板接口	HDMI IN		支持1080P30帧输入
	HDMI OUT		支持1080P30帧输出
	网口
	LINE IN
	LINE OUT
	USB2.0
	TF
	RS232	1
	RS485	1
	GPIO	2
	ADC	2
	RTC电池
工作环境	操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）

3、软件规格参数

Linux	Uboot	版本	U-Boot 2016.11
		启动方式	支持从eMMC 启动
		烧录方式	调试串口
	Kernel	版本	linux 4.9
		支持的文件系统	ext4/nfs/yaffs2/ubifs
		下载方式	串口/网口
	Device Driver	Serial port	串口驱动
		RTC	硬件时钟驱动，保存系统时间
		Ethernet	10/100M 以太网卡驱动
		USB host	USB 2.0 host 驱动
		USB device	USB 2.0 device 驱动
		INPUT	HDMI 输入驱动
		MMC/SD	MMC/SD 控制器驱动
		I2S	I2S 总线驱动
		OUPT	HDMI 输出驱动
		SPI	SPI 总线驱动
		eMMC	eMMC 驱动
		DDR	DDR驱动
		AUDIO INPUT/OUTPUT	输入/输出声卡驱动
		TCP/IP	提供完整的TCP/IP 协议
	配置系统和服务	Ifconfig/route 等	用于网络配置及相关服务程序
	文件系统	常用命令	cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等
	图形界面	QT5.8.0	提供完善的QT 开发资源

4、工作环境

环境参数	min	典型值	max
商业级温度	0℃	/	70℃
储存温度	-10℃	25℃	85℃
工作电压	11.7V	12V	12.5V

5、功耗

典型电压	典型电流	典型功耗
12V	TBD	TBD

技术支持及资料

1、开发资料

提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。

提供主芯片数据手册、软件开发环境、软件开发SDK 包。

提供vio、venc、vdec 等丰富的Linux 例程。

2、技术支持

协助判断产品是否存在故障

Hi3516DV300开发板产品软硬件资源解释

帮助正确地编译与运行我们提供的源代码

按照产品文档资料，解决主板内出现的异常问题

3、增值服务

根据用户需求完成定制硬件及软件开发

支持Linux系统定制

支持OEM/ODM定制

支持项目外包开发
