HT-3516DV500标准开发套件

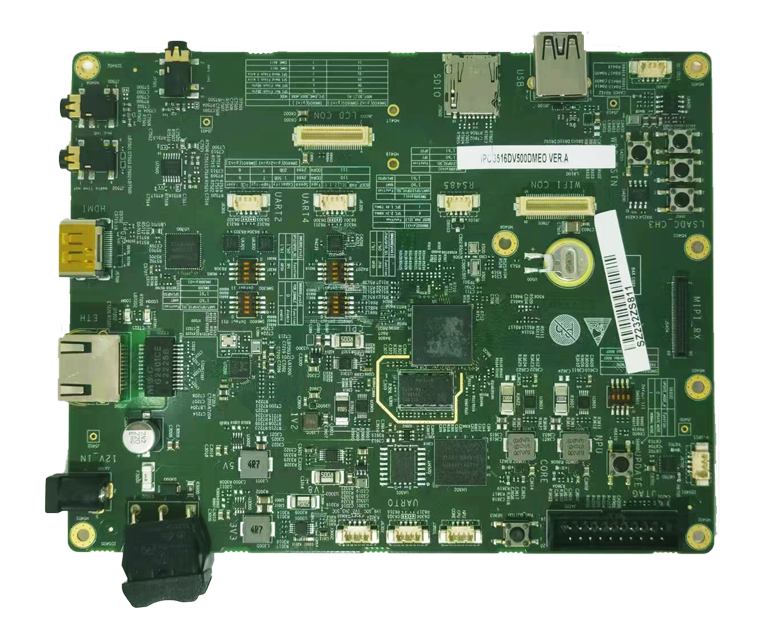

产品简介Hi3516DV500是一颗面向行业市场推出的高清智能网络摄像头SoC。该芯片最高支持2路sensor输入，支持最高5M@30fps的ISP图像处理能力，支持2F WDR、多级降噪、六轴防抖、多光谱融合等多种传统图像增强和处理算法，支持通过AI算法对输入图像进行实时降躁等处理，为用户提供了很好的图像处理能力。支持热红外、结构光和ToF sensor的接入和处理。Hi3516DV500内置双核A55，提供丰富和灵活的CPU资源，以满足客户计算和控制需 求。 Hi3516DV500集成了神经网络推理引擎，最高2Tops NN算力，支持业界主流的神经网络框架。Hi3516DV500提供稳定、易用的SDK软件开发包，支撑客户产品快速量产。 产品外观 HT-3516DV500正面图 产品规格1、机械尺寸 HT-3519DV500开发板-机械尺寸图2、资源描述接口图： 3、硬件规格参数项目类型型号参数说明核心配置处理器Hi3516DV500内核 双核ARM Cortex A55@850MHz NNIE2.5Tops运算性能存储内存DDRDDR4*4 2GBFlash MemoryEMMC8GB视频输入1MIPI 8Lane 视频输出1MIPI/VODEBUG1RS232以太网1千兆UART4TTLUSB1USB2.0MIC1LINE IN1LINE OUT1RS4851TF1WIFI1JTAG1GPIOSPI/I2C2SPI*2/I2C*6工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） 4、软件规格参数 Linux Uboot版本u-boot-2010.06启动方式支持从SPI_NOR 启动烧录方式调试串口 Kernel版本linux-3.4支持的文件系统nfs/yaffs2等下载方式串口/网口 Device DriverSerial port串口驱动Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动INPUTHDMI 输入驱动I2SI2S 总线驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 5、 工作环境环境参数最小值典型值MAX工业级温度-40℃/85℃储存温度-40℃25℃85℃工作电压11.7V12V12.5V 6、 功耗典型电压典型电流典型功耗12VTBDTBD 技术支持及资料1、开发资料l 提供基于开发板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供vio、venc、vdec等丰富的Linux 例程。l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持l 协助判断产品是否存在故障l HT-3519DV500 开发板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多
HT-hi3516dv500定制开发套件
产品简介HT-hi3516dv500定制开发板是常州海图信息科技股份有限公司推出的一款以hi3516dv500处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-hi3516dv500定制开发板集多种优势于一身，可用于影片后期编辑。 该芯片采用先进的低功耗工艺和低功耗架构设计，简化客户产品的散热设计，有利于客户打造节能环保的智能摄像机产品。性能及应用介绍HT-hi3516dv500定制开发板H.265/H.264编解码，编码/解码性能高达4K*2K@30fps 该芯片集成了海思第 四代ISP，支持WDR、多级降噪、六轴防抖及多种图像增强和矫正算法，为客户提供专业级的图像质量。支持 AlexNet、VGG、ResNet、GoogLeNet等多种分类神经网络，支持完整的API 和工具链（编译器、仿真器），易于适配客户定制网络等。hi3516dv500提供了高 效且丰富的计算资源，支撑行业类应用和消费类应用。hi3516dv500集成了两个A55核，使得快速启动、实时性和外设驱动的丰富性得以兼顾 。 产品规格1、外观 HT-hi3516dv500定制开发板正面图2、接口图 HT-hi3516dv500定制开发板 接口图 2、硬件规格参数项目类型型号参数hi3516dv500说明核心配置处理器双核 ARM Cortex A55@850MHzNNIE2.0Tops 神经网络运算性能存储内存DDR42GB存储EMMC8GB连接器BTB连接器主要接口视频输入1HDMI,MIPI视频输出1HDMI音频2Line in ，line outRS2321RS4851USB3.01RESET1Wifi1GPIO若干SENSOR1工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） 3、软件规格参数 Linux Uboot版本启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 4、工作环境环境参数最小值典型值最大值商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 5、引脚定义 技术支持及资料1、开发资料l 提供基于定制开发板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供vio、venc、vdec 等丰富的Linux 例程。 2、技术支持l 协助判断产品是否存在故障l HT-hi3516dv500定制开发板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多
HT-Hi3516DV300标准开发套件
产品规格开发板接口资源 接口说明序号接口名称1HDMI接口2USB2.0接口3SD卡座4CORE电源与DDRIO电源测试接口5拨码开关SW36单板电源接口7UART0接口8RJ45百兆以太网接口9I2S接口10JTAG接口11ADUIO_OUT12ADUIO_IN13按键KEY114UPATE_MODE按键15LCD连接器16拨码开关SW117SDIO1 WIFI连接器18按键KEY219UART120DC-IRIS接口 21P-IRIS接口2260pin Sensor接口Hi3516DV300标准开发板配套例程Hi3516DV300标准开发板出厂默认烧写了测试镜像，包含uboot、uImage、rootfs及demo程序，用户拿到开发板之后可接入电视机、音频输入输出线缆、网线、调试串口、电源等外设，测试视频显示，音频输入、输出等功能。HT-3516D开发板产品清单装箱清单：物品名称数量（个/套）Hi3516DV300标准开发板1IMX335模组1DC12V电源适配器1串口调试工具1售后保修卡1测试所需其他配件（非必需，客户自行准备）：物品名称数量（个、套）1080P60 HDMI显示设备（电视或其它）1音频输入源（手机或其他）1音频输出设备（耳机或其它）1U盘、TF 1HDMI2.0线1网线1 技术支持及资料1、 开发资料提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec 等丰富的Linux 例程。2、 技术支持协助判断产品是否存在故障Hi3516DV300标准开发板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 3、 增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多
HT-Hi3516DV300定制开发套件
产品简介HI3516DV300主板是常州海图信息科技股份有限公司推出的一款基于海图HI3516DV300核心板设计的海思嵌入式开发板。HI3516DV300处理器核心具有双核ARM Cortex-A7@ 900MHz，32KB I-Cache，32KB D-Cache，256KB L2 Cache支持NEON 加速。 HI3516DV300主板提供1080P@30HDMI输入、1080P@30HDMI输出USB2.0、1路10M/100M网络、RS232、RS485、GPIO、RTC等丰富外围接口。产品规格1、尺寸规格 2、硬件规格参数项目类型型号参数说明核心配置处理器Hi3516DV300CPU双核ARM Cortex-A7@ 900MHzNNIE1Tops 神经网络运算性能DDR4DDR3 512MBEMMC16GB连接器核心板：FX8C-80S-SV底板：FX8C-80P-SV1(92)主板接口HDMI IN支持1080P30帧输入HDMI OUT支持1080P30帧输出网口LINE INLINE OUTUSB2.0TFRS2321RS4851GPIO2ADC2RTC电池工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）3、软件规格参数 Linux Uboot版本U-Boot 2016.11启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100M 以太网卡驱动USB hostUSB 2.0 host 驱动USB deviceUSB 2.0 device 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 4、 工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 5、 功耗典型电压典型电流典型功耗12VTBDTBD 技术支持及资料1、 开发资料提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec 等丰富的Linux 例程。2、 技术支持协助判断产品是否存在故障Hi3516DV300开发板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 3、 增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多
